Boneco Articulado – Dummy/Titan 13 Versão 1.0

RESUMO
Este é o Dummy 13, uma figura de ação para impressão 3D.
Foi um trabalho em andamento por um tempo e agora é o produto finalizado.
Ainda é uma impressão desafiadora, mas eu acredito em você.
Sim, você pode vendê-lo. Siga as regras da licença CC-BY.
Se você gostou, considere fazer uma doação: [PayPal | Stripe | BMaC]


INTRODUÇÃO

Dummy 13 é uma figura de ação imprimível em 3D projetada para articulação super expressiva e personalização infinita, acessível para qualquer pessoa com uma impressora 3D.

Dummy 13 foi lançado originalmente em versão beta em outubro de 2023. Esta versão 1.0 incorpora muito do feedback coletado ao longo do último ano. Quase todas as peças do Dummy 13 foram revisadas para facilitar a impressão e montagem.

Se você já imprimiu a versão beta, verá que o visual do Dummy 13 permanece em grande parte o mesmo, mas a experiência de impressão e montagem melhorou muito.

Se esta for a sua primeira vez imprimindo o Dummy 13, saiba que esta é uma impressão desafiadora que exige certo conhecimento da sua impressora e do fatiador. Mas eu sei que você consegue!

Espero que você aproveite o Dummy 13 tanto quanto eu gostei de criá-lo.


IMPRESSÃO

Arquivos

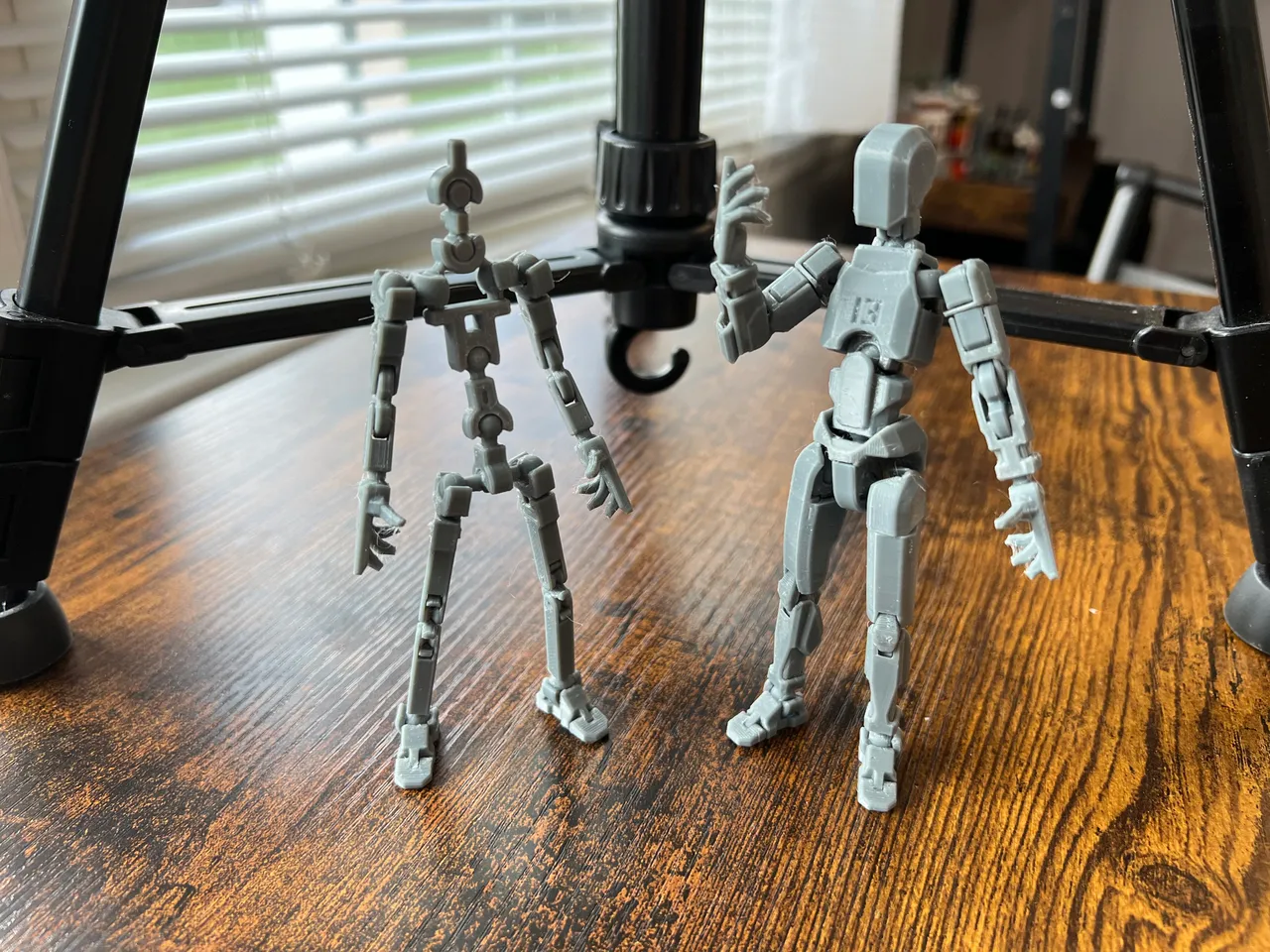

O Dummy 13 é composto por uma estrutura interna com uma camada externa de armadura. Nas imagens de exemplo, as partes da estrutura são as impressas em preto ou cinza.

Você pode usar as cores que quiser, claro, mas recomendo fortemente que você não use PLA para as partes da estrutura (explico o motivo na seção de “filamento” abaixo).

O nome de cada arquivo indica a que camada pertence, seguido pela parte do corpo, e a quantidade (se aplicável).

Os arquivos do modelo estão disponíveis em três formatos diferentes: “runners”, peças pré-posicionadas, e peças individuais. Escolha o formato que funcionar melhor para você.

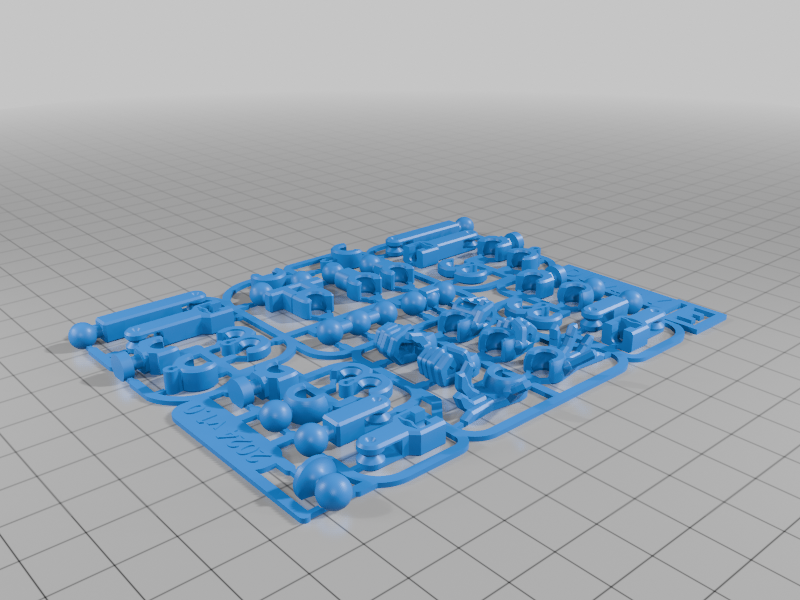

Runners
Essa é a forma mais fácil de imprimir o Dummy 13. Todas as peças estão conectadas, como em um kit de modelo plástico. Há um runner para as partes da estrutura e outro para as da armadura.

Após a impressão, você precisará remover as peças dos runners. Você deve conseguir destacá-las com as mãos e, se necessário, pode limpar os “resíduos” com um estilete.

Os runners ajudam a evitar que as peças pequenas se soltem da base durante a impressão (mas ainda assim mantenha sua base de impressão limpa!). Também são úteis para embalar o Dummy 13 como um kit de modelo.

A desvantagem dos runners é o desperdício adicional de plástico. Em escala 100%, os runners adicionam cerca de 9g de filamento — o que não parece muito, mas considerando que as peças em si pesam cerca de 24g, isso representa quase 40% a mais de filamento.


Arquivos 3MF pré-posicionados
Esses arquivos contêm todas as peças individuais do Dummy 13, já organizadas em dois conjuntos (um para a estrutura e outro para a armadura). Você pode reorganizar como quiser.

Se estiver usando o PrusaSlicer, selecione “abrir como projeto” ao carregar cada arquivo, e as configurações recomendadas já estarão aplicadas.

Ao imprimir muitas peças pequenas individuais, a adesão à mesa é extremamente importante! Certifique-se de que a superfície da impressora esteja limpa e considere usar cola para melhor aderência.


Arquivos de peças individuais
Para máximo controle sobre a organização da impressão, também são fornecidos arquivos STL individuais de cada peça. Você pode usá-los para imprimir peças de reposição ou como base para modificações.

Se o nome de um arquivo terminar em “2x”, imprima duas vezes essa peça para a montagem completa. O mesmo vale para peças “4x”.


Filamento
Para as peças da armadura, você pode usar o filamento de sua escolha. PLA, PETG e ASA foram testados com bons resultados.

Para as peças da estrutura, os melhores resultados serão com ABS/ASA, sendo que PETG também é utilizável.


Por que não PLA?
O PLA tem três características que o tornam inadequado para as articulações móveis da estrutura do Dummy 13:

  • O PLA é rígido, então exige muita força para encaixar as articulações.

  • O PLA é quebradiço, então pode quebrar sob essa força.

  • O PLA sofre deformação sob tensão, então as articulações podem afrouxar com o tempo.

Entendo que você talvez só tenha PLA à mão. Pode tentar, se quiser. Mas terá resultados muito melhores se investir em PETG.


Configurações de Impressão
Configurações recomendadas (escala 100%, bico de 0,4 mm)

ConfiguraçãoValor
Material – estruturaABS, ASA ou PETG
Material – armaduraQualquer
Altura da 1ª camada0,2 mm
Altura das outras camadas0,15 mm
Perímetros2
Infill20%, reticulado (rectilinear)
Velocidade da 1ª camada25% do padrão
Compensação de “pé de elefante”0,15 mm
SuportesNenhum
BrimConforme necessário
Gerador de perímetrosArachne
Configurações adicionais☑ Imprimir perímetros externos primeiro OU ☑ Apenas um perímetro na primeira camada

Essas configurações são parecidas com o perfil padrão de resolução média na maioria dos fatiadores. O infill é reticulado porque o tipo “grade” pode deslocar peças. A velocidade da primeira camada é reduzida para melhorar a aderência, e o ajuste de “pé de elefante” melhora o encaixe das peças.

Usar Arachne garante que certas paredes finas sejam impressas corretamente. Imprimir perímetros externos primeiro é opcional, mas pode ajudar na precisão dimensional. Usar apenas um perímetro na primeira camada ajuda na impressão dos runners.

Autor: Soozafone
Perfil: https://www.printables.com/@soozafone
